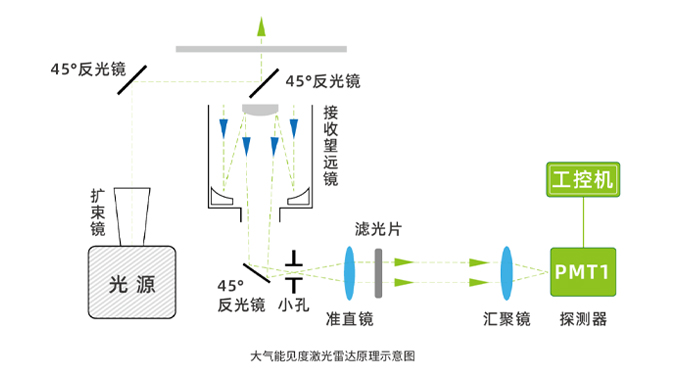

测量原理
当大气能见度激光雷达向大气发射激光时，激光受到传输路径上气溶胶和空气分子的作用发生衰减，同时激光与大气中的气溶胶粒子和空气分子发生弹性散射（米散射或瑞利散射）经过弹性散射后的信号沿原路返回，同时再次受到传输路径上气溶胶和空气分子的作用发生衰减，通过探测并反演后向散射信号，得到探测距离内的能见度分布信息。
关键技术
-
01
高速高精度能见度激光雷达回波信号反演技术
-
02
低噪声光电转化电路和信号高速采集电路开发技术
-
03
指向校准系统技术
技术参数
能见度激光雷达技术参数表
| 项目 | 指标 |
|---|---|
| 工作波长 | 532nm |
| 探测距离 | ≥15km（典型值） |
| 空间分辨率 | 3m及倍数可调 |
| 时间分辨率 | 1s及倍数可调 |
| 水平扫描范围 | 0~360° |
| 垂直扫描范围 | 0~90° |
| 指向精度 | 0.1° |
| 探测方式 | 支持以下五种扫描方式： PPI——恒定俯仰角； RHI——恒定方位角； THI——垂直观测； MO——走航监测； 编程扫描方式（用户自定义） |
| 气溶胶后向散射系数测量精度 | ≥80% |
| 气溶胶消光系数测量精度 | ≥80% |
| 数据产品 | 气溶胶消光系数、气溶胶后向散射系数、能见度 |
| 工作温度范围 | -20～+50℃ |
| 工作湿度范围 | 0~100% RH |
| 尺寸 | ≤590×260×280mm |
| 重量 | ≤25kg |
| 项目 | 指标 |
|---|---|
| 整机功耗 | ≤200W |
| 防护等级 | ≥IP55 |
| 数据输出形式 | 百兆以太网，支持可定制的Profibus DP/ Modbus RTU/CAN |
| 数据安全性 | 可对测量数据加密，保护数据不被窃取 |
| 采样率 | 50MHz |
| 数据存储格式 | TXT、 CSV 或 EXCEL 格式 |
| GNSS功能 | 获取经纬高、获取授时信号，支持GPS/北斗/ GLONASS/Galileo |
| 授时 | 可采用NTP授时及GPS授时 |
| 网络通信及远程监控 |
|
| 抗干扰 | 电源干扰、电磁干扰、无线电频率干扰 |
| 防风、防淋，抗振动等 | 防水、防风沙；八级风条件下能正常工作，十级风条件下 不被破坏；符合国家有关部门规定，且满足野外运输要求 |
| 互换性 | 备份零件、部件、组件和功能单元均能在现场更换，调 整后可正常工作。 |
| 电磁兼容性 | 具有市电滤波和防电磁干扰的能力，设置静电屏蔽、磁屏 蔽、电磁屏蔽，模拟地线、数字地线和安全地线严格分开。 |
| 安全性 | 具有安全性设计，确保其按规定条件进行制造、安装、运 输、贮存、使用和维护时的人身安全和设备安全。 |
| 绝缘性 | 各初级电源与大地间绝缘电阻大于20MΩ。 |
